蛇皮穿線管和快速接頭的改進
2016-4-12 14:42:20點擊：
2.1高壓金屬軟管改進
對于高壓金屬軟管決定采用纖維增強尼龍彈 性體樹脂管（如圖2）。內層根據工作環境選用聚 氨酯纖維樹脂材料；中部增強層選用不銹鋼絲纏 繞而成，外層采用耐磨防腐的膠皮層制成。改進 后具有如下優點：

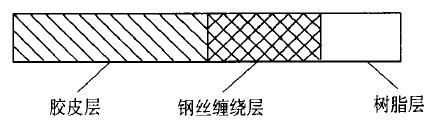

圖2纖維增強尼龍彈性體樹脂管
（1）高壓樹脂管內部樹脂材料，抗物料腐蝕，管 壁光滑，液體阻力小，抗壓能力高；
（2）對新制作的高壓樹脂管，提高工況要求， 杜絕從接口處斷裂；
（3）兩端接口的不銹鋼絲頭，采用316L等更 好材料，減緩物料對絲頭的腐蝕；
（4）不銹鋼絲纏繞層外部增加膠皮層，提高了 耐磨損、抗污染能力，避免了鋼絲斷裂扎手的現象。
2.2快速接頭的改進

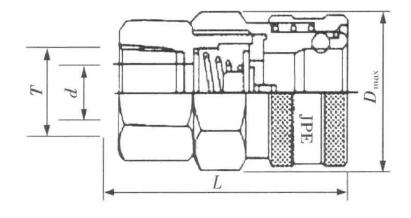

改造前后快速接頭的結構見圖3。
（A）快速接頭母體（改造前）
（B）快速接頭母體（改造后）
（C）快速接頭子體（改造后）
圖3 快速接頭結構（改造前和改造后）
（1）由于在連續生產中，物料無壓后不會出現 倒流現象，快速接頭只需起連接作用，母體和子體 內的單向裝置不需使用。可取消后可減少兩處密 封點，降低了泄漏的幾率；
（2）老式快速接頭殼體太薄，使用一段時間 后，會因磨損腐蝕造成損壞。在確保流通截面積 不變的情況下將壁厚由3mm增加到6mm，杜絕因壁厚而出現問題。
（3）老式快速接頭母體內與子體連接的“O”型 圈為異性“O”型圈，出現損壞時，無法采購更換，造 成極大浪費。改造后的母體“O”型圈改為普通“O” 型圈，損壞后操作人員即可更換。 另外，在快速接頭使用前和使用過程中，需經 常加入鈣基酯進行潤滑，不但能增加快速接頭的 使用壽命，還可避免清槍過程中母體中殘余物料 而導致與子體連接困難。
